17 650.00€

Gaïa Photon vous propose un exemple de kit pour une installation photovoltaïque Victron, pouvant fonctionner aussi bien en mode ESS qu’en site isolé.

Pour l’achat de ce kit, vous aurez des schémas de câblage personnalisés, une assistance complète pour la bonne mise en œuvre de votre installation jusqu’à la mise en route, il s’en suivra une formation sur votre installation pendant les premiers jours de fonctionnement.

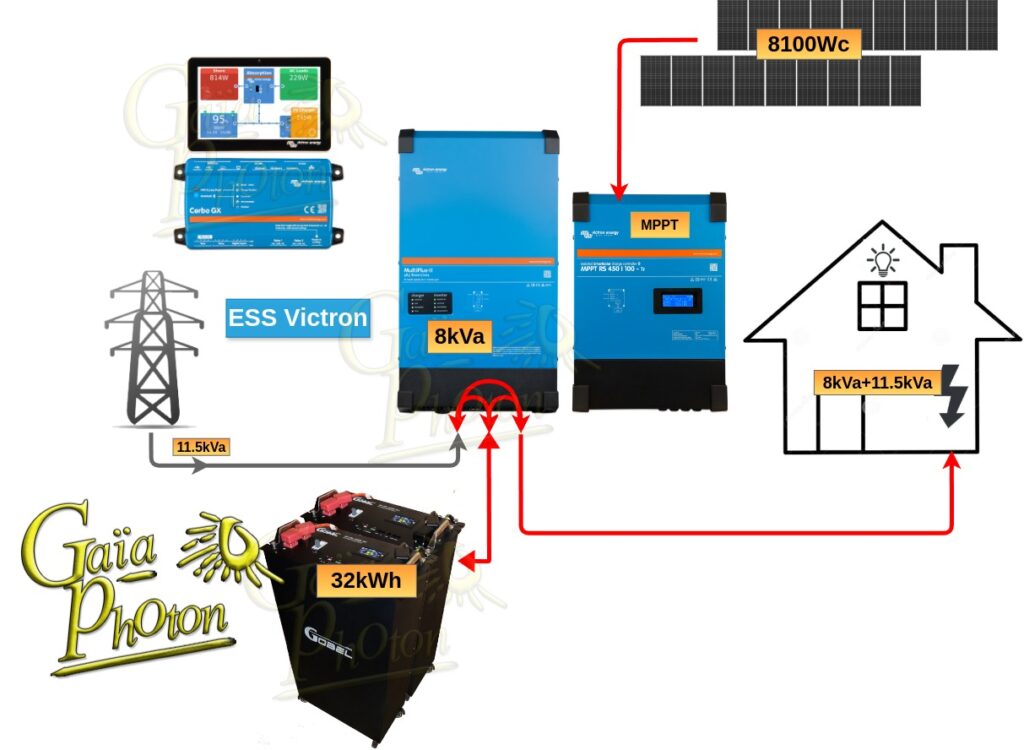

La puissance de production photovoltaïque de cette installation est de 8100Wc, réparti sur deux MPPT, ce qui permet d’avoir deux orientations/inclinaison de panneaux différentes, la puissance de l’onduleur est de 8kVa, à laquelle peut s’ajouter 63A venant du réseau si besoin, un parc batterie Lithium LiFePO4 d’une capacité de stockage totale de 32kWh (don 80% réellement utilisable, pour une bonne durée de vie).

Pour ex : La production estimée annuelle de cette installation en centre France (Bourges) plein sud avec une toiture inclinée à 35° sans ombrage, et de 9810kWh/An.
On peut estimer une moyenne journalière du mois de Juillet à 36.58kWh/Jour, et 12.39kWh/Jour en Décembre.
Pour cette estimation tous les panneaux sont sur le même plan.
Je peux vous faire une estimation de productible personnalisée à votre localisation.

Le mode de fonctionnement ESS de chez Victron (Autoconsommation raccordée au réseau avec stockage) vous permet de consommer l’intégralité de votre production, il vous permet également de dépasser instantanément la puissance Max de l’onduleur avec l’aide du réseau.
En l’absence du réseau, vous fonctionnez en mode site isolé, la puissance sera limité à celle de l’onduleur, soit 8kVa.
Le mode ESS permet de réinjecter le surplus, ou pas, selon votre choix et votre stratégie de gestion de l’énergie, l’Onduleur/Chargeur Victron Multiplus II est équipé d’un relais anti îlotage à la norme Française VDE 0126-1-1 VFR-2019.

Si vous disposez déjà d’une installation autoconsommation raccordée au réseau, inférieur ou égale à 8kVa, l’installation Victron peut en complément, la prendre en charge et la rendre opérationnelle en cas de coupure réseau.

La batterie que je vous propose est une alternative aux batteries LiFePO4 premiers prix (type Pylontech), qualité très supérieure pour un prix +/- équivalent.
Elle est assemblée par mes soins avec des éléments de grande qualité, les cellules sont des EVE Grade A, le JK BMS fonctionne à merveille avec le système Victron, L’enveloppe extérieure de marque Gobel est de très bonne facture, chauffage inclus.
Chaque batterie est testée, mesurée, équilibrée et réglée à la réalité, et non pas juste sur une fiche technique constructeur.
Mes réglages BMS sont orientés longévité, plutôt que d’aller chercher les quelques Wh dans les zones inconfortables de la batterie.

Ce Kit se compose de :
18 Panneaux bi-verre DMEGC DM450M10RT-B54HBT – 450Wc à 108 cellules.
Un système de fixation K2 pour 2 rangées de 9 panneaux en position portrait, adapté à une couverture tuiles mécaniques.
2 Bobines de 100m de câble solaire 6mm2 KBE
1 Bobine de 100m de câble de terre souple 6mm2
1 Victron MultiPlus-II 48V/8000VA/110-100/100 230V – Onduleur/Chargeur bidirectionnel
1 Victron SmartSolar MPPT RS 450/100 48V – Régulateur de charge solaire 2 MPPT
1 Victron CERBO GX – Centre de gestion et de monitoring de l’installation
1 Victron GX Touch 50 -Écran tactile et son support mural (pour CERBO GX)
1 Lynx-Distributor, centre de connexion DC par Bus-Bar et fusibles.
1 Bobine de 5m de Câbles batterie souple 35mm2 Noir.
1 Bobine de 5m de Câbles batterie souple 50mm2 Noir.
Des cosses tubulaires à sertir, 35/8, 50/8.
1 Coffret de protection DC 12U, comprenant 4 Fusibles GPv, deux sectionneurs et deux parafoudre DC (photo non-contractuelle).
1 Coffret Centralisé AC Multiplus 12U, comprenant les protections bi-Polaire AC-In et AC-Out, un inverseur de source 63A permettant de contourner l’installation, et des Borniers de connexions.
2 batterie Lithium LiFePO4 51.2v/314Ah pour une capacité total de 32.14kWh, composés chacune de 16 cellules prismatiques de 3.2v/314Ah EVE grade A, un BMS JK Inverter BMS 200A, un système de chauffage, assemblé dans un boîtier DIY Gobel Power.
Une prestation d’accompagnement allant du premier contact, au suivi de l’installation après démarrage, tout cela à votre rythm et d’une manière courtoise.

Tout ce petit monde pour 17 650,00€ Livrez chez vous, mis à part les batteries que je n’expédie pas par transporteur.
Je vous invite à venir les chercher, ou je vous propose de vous les livrer, moyennant une indemnité kilométrique de 0.37€ par Km.
Une batterie pèse env. 120 kg.
Si je n’en ai pas en stock, il faut compter env. 3 mois de délais entre le paiement et la livraison.

Si vous souhaitez faire appel à mes services pour l’installation ou l’aide à l’auto-constructeur que vous êtes, ma prestation est de 200,00€ par journée de chantier + indemnité de déplacement.

Vente professionnelle, sur devis signé et acceptation des CGV de Gaïa-photon.fr, paiement à la commande par virement.
Gaïa Photon est une entreprise spécialisée dans l’énergie solaire photovoltaïque, travaillant avec et pour l’auto-constructeur « Faisons le nous-même», pour un monde meilleur.

N’hésitez pas à me contacter pour toutes questions ou faire appel à mes services – jeanluc@gaia-photon.fr  – 06 25 33 83 40

Je suis basé dans le jura et je travaille partout en France.
